تحتاج إلى أبراج قوية لخطوط الكهرباء أو الاتصالات ؟ التصاميم القديمة يمكن أن تكون غير فعالة أو تفشل تحت الضغط. يعتمد بناء برج فولاذية حديث بشكل كبير على مبادئ التصميم المبتكر للسلامة والموثوقية. التصميم والابتكار في بناء الأبراج الفولاذية مدفوع بالحاجة إلى زيادة الكفاءة الهيكلية ، وتعزيز السلامة في ظل الأحمال الشديدة ، والاستخدام الأمثل للمواد ، والبناء الأسرع ، وتقليل التأثير البيئي ، باستخدام الهندسة والمواد المتقدمة.! لقد رأيت تطور تصميم البرج مباشرة على مر السنين. كانت الأبراج المبكرة مبهرجة في كثير من الأحيان ، باستخدام الفولاذ أكثر من اللازم. الآن ، مع البرامج المتقدمة وفهم أفضل للمواد ، يمكننا في Junjiang للإنشاءات إنشاء هياكل قوية للغاية لكنها فعالة. من الرائع كيف تدفع الهندسة الحدود. نحن نركز على بناء الأبراج التي ليست قوية فحسب بل ذكية أيضًا-بالنظر إلى كل شيء بدءًا من الأحمال المحددة التي ستحملها إلى كيفية ملاءمتها للبيئة. دعونا ننظر إلى الأفكار الأساسية وراء تصميم برج الصلب الحديث.
يبدو بناء برج لن يسقط بسيطًا ، أليس كذلك ؟ لكن هذه الهياكل تواجه قوى هائلة. يمكن أن يؤدي سوء حسابات التصميم أو تجاهل المبادئ الأساسية إلى إخفاقات كارثية. تتضمن مبادئ التصميم الرئيسية حساب جميع الأحمال المحتملة بدقة (الرياح والثلج ووزن المعدات) ، وضمان الاستقرار الهيكلي ضد التواء ، وتصميم وصلات موثوقة ، واختيار المواد المناسبة ، والتمسك الصارم بالرموز الهندسية ذات الصلة.! أتذكر أحد المشاريع حيث كانت حسابات حمل الرياح صعبة بشكل خاص بسبب الجغرافيا المحلية. كان علينا تشغيل عمليات محاكاة متعددة لضمان أن التصميم كان قويًا. الحصول على الأساسيات الصحيحة أمر غير قابل للتفاوض في بناء البرج. إنها حجر الأساس للسلامة والأداء.
الخطوة الأولى هي معرفة كل شيء يحتاجه البرج لدعمه أو مقاومته.
الأحمال الميتة: وزن هيكل البرج نفسه ، بالإضافة إلى أي معدات متصلة بشكل دائم مثل الهوائيات أو الموصلات.
الأحمال الحية: الأحمال المؤقتة ، أساسا من الرياح التي تعمل على البرج وأي شيء مرتبط بها. هذا هو في كثير من الأحيان أكبر عامل.
الأحمال البيئية: يضيف تراكم الجليد وزنًا كبيرًا ويزيد من المساحة المعرضة للرياح. الأحمال الزلزالية حاسمة في المناطق المعرضة للزلازل.
أحمال البناء والصيانة: ضغوط مؤقتة أثناء الانتصاب أو عندما يتسلق العمال البرج.
يحتاج البرج إلى الوقوف طويلًا دون أن ينهار أو ينفصل. المهندسين تحليل:
الاستقرار الكلي: منع البرج من الانقلاب بسبب الرياح أو قوى أخرى. هذا يعتمد بشكل كبير على تصميم الأساس.
استقرار الأعضاء: ضمان عدم إبزيم أعضاء الفولاذ الفردية (الأرجل ، التقوية) تحت أحمال الضغط. شكل وربط هؤلاء الأعضاء أمر بالغ الأهمية.
النقاط التي ينضم إليها أعضاء الفولاذ حاسمة. الاتصالات (عادة انسحب في الأبراج شعرية) يجب أن تكون قوية بما يكفي لنقل القوات بين الأعضاء دون الفشل. يتم حساب رقم وحجم ودرجة البراغي بعناية. يضمن التفاصيل المناسبة أن تتصرف الاتصالات كما هو متوقع تحت الحمل. تشكل مبادئ التصميم الموثوق بها ، المدعومة غالبًا بالبرمجيات المتخصصة ، أساس كل برج آمن وفعال نقوم ببنائه في Junjiang.
تقف الأبراج عرضة للطقس منذ عقود. استخدام الفولاذ الخطأ أو وجود عيوب خفية يمكن أن يؤدي إلى الصدأ أو فواصل مفاجئة. ضمان جودة المواد أمر ضروري للسلامة على المدى الطويل. يضمن اختيار الفولاذ المناسب أن يتمتع البرج بالقوة اللازمة والمتانة (مقاومة الكسر) والمتانة (مقاومة التآكل). تتحقق مراقبة الجودة الصارمة من هذه الخصائص وجودة عمليات الفحص ، مما يمنع الفشل المبكر.! كان لدينا مورد مرة حاول استبدال درجة منخفضة من الفولاذ على مكون صغير. لدينا التفتيش تلقي القبض عليه على الفور. لا يمكنك ببساطة المساومة على جودة المواد عند بناء بنية تحتية حرجة مثل الأبراج. هذا هو السبب في أن مراقبة الجودة لدينا في Junjiang صارمة للغاية.
ليس كل الفولاذ هو نفسه. تشمل الخصائص الرئيسية لتصميم الأبراج ما يلي:
قوة الغلة: مستوى التوتر الذي يبدأ عنده الفولاذ في التشوه بشكل دائم. قوة محصول أعلى في كثير من الأحيان يعني أعضاء أخف وزنا يمكنأن تستخدم.
قوة الشد: أقصى ضغط يمكن أن يتحمله الفولاذ قبل الكسر.
المتانة: القدرة على امتصاص الطاقة ومقاومة الكسر ، وهو أمر مهم بشكل خاص في درجات الحرارة الباردة أو تحت الأحمال الديناميكية (مثل هبوب الرياح أو الزلازل). يتم تحديد درجات الفولاذ المختلفة بناءً على الضغوط المحسوبة والظروف البيئية.
الصدأ الصلب. حمايتها أمر حيوي لعمر البرج. تشمل الطرق الشائعة ما يلي:
الغمس الساخن للتعبئة: طلاء أعضاء الفولاذ بطبقة من الزنك. هذا يوفر حماية ممتازة تدوم طويلاً حتى لو تم خدش السطح. هذه هي الطريقة الأكثر شيوعًا للأبراج الشبكية.
أنظمة الطلاء: تطبيق الدهانات المتخصصة على سطح معد. غالبًا ما تستخدم للأحبار أو عندما تكون هناك حاجة إلى ألوان محددة. يتطلب الصيانة بمرور الوقت.
تحدث QC في مراحل متعددة:
شهادة المطحنة: التحقق من أن مورد الفولاذ يوفر مادة تلبي الدرجة المحددة والتركيب الكيميائي.
فحص التصنيع: فحص دقة القطع والحفر واللحام في ورشة العمل. يمكن استخدام الاختبارات غير المدمرة (NDT) مثل اختبار الجسيمات بالموجات فوق الصوتية أو المغناطيسية للعثور على عيوب اللحام المخفية.
التجميع التجريبي: يتم أحيانًا للأبراج المعقدة لضمان ملاءمة الأجزاء بشكل صحيح قبل الشحن.
استلام الفحص: فحص المكونات عند الوصول إلى الموقع. تضمن هذه العملية الدقيقة أن البرج النهائي يطابق مواصفات التصميم ويتم بناؤه من مواد صوتية.
تحتاج إلى برج طويل جدا ولكن تريد تقليل التكاليف واستخدام المواد ؟ موازنة القوة مع الكفاءة هي المفتاح. تجاهل معايير السلامة لتوفير المال أمر لا يمكن تصوره وغير قانوني. تتضمن الكفاءة الهيكلية استخدام تقنيات التحليل والتصميم (مثل تحليل العناصر المحدودة) لتحسين أحجام الأعضاء وهندسة البرج ، وتقليل وزن الفولاذ لسعة التحميل المطلوبة. توفر معايير السلامة (على سبيل المثال ، TIA/توي) الحد الأدنى الإلزامي من المتطلبات للأحمال وطرق التحليل وعوامل الأمان.! غالبًا ما نستخدم برامج متطورة لتحسين تصميمات الأبراج. إنها تساعدنا في العثور على المكان الجميل حيث يكون البرج قويًا بما يكفي لتجاوز معايير السلامة ولكن لا يستخدم الفولاذ الزائد والمكلف. إنها تتعلق بالهندسة الذكية التي تسترشد بقواعد السلامة الأساسية.
برج فعال يحمل الأحمال المطلوبة باستخدام أقل كمية ممكنة من المواد ، مما يقلل من التكلفة والبصمة البيئية.

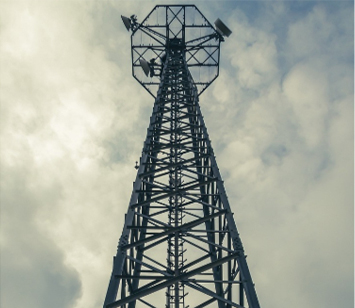

الأبراج الشبكية: غالبًا ما تكون فعالة جدًا بالنسبة للهياكل الطويلة التي تحمل أحمالًا ثقيلة (مثل خطوط النقل ذات الجهد العالي). يستخدم الإطار المفتوح التثليث ، مما يضع الأعضاء في المقام الأول في التوتر أو الضغط ، والذي يعالج الصلب بشكل جيد للغاية.
الاحتكار: غالبًا ما تستخدم أعمدة الصلب الأنبوبية لأبراج الاتصالات أو حيث تكون الجماليات مهمة. يمكن أن تكون أقل كفاءة من الناحية الهيكلية من الأبراج الشبكية للأحمال العالية جدًا ولكنها تقدم بصمة أصغر ومظهر أنظف.
برنامج التحسين: أدوات مثل تحليل العناصر المحدودة (FEA) تسمح للمهندسين بنمذجة البرج رقميًا ، وتحليل الضغوط بالتفصيل ، وتعديل أحجام الأعضاء أو الهندسة لتحسين الوزن دون المساس بالقوة.
المعايير هي قواعد غير قابلة للتفاوض تضمن السلامة العامة.
المعايير الرئيسية: في أمريكا ، تعد TIA/من الشمال المعيار الأساسي لأبراج الاتصالات. توجد معايير أخرى لأبراج الإرسال (مثل المبادئ التوجيهية ASCE). يتم تطوير هذه المعايير من قبل خبراء الصناعة ويتم تكليفها قانونًا في العديد من الأماكن.
ما تحدده: تحدد المعايير الحد الأدنى لأحمال التصميم (سرعات الرياح ، سمك الجليد) ، تركيبات التحميل المطلوبة ، إجراءات التحليل ، الضغوط أو نقاط القوة المسموح بها للمواد ، عوامل السلامة المطلوبة (مضاعفات تطبيقها على الأحمال أو المقاومة) ، وأحيانا متطلبات الأساسات والبناء. يجب على المهندسين تصميم الأبراج لتلبية أو تجاوز هذه المعايير. يضمن الامتثال الحد الأدنى المقبول من السلامة والموثوقية. في Junjiang ، تلبية هذه المنصةإن ards هي خط الأساس المطلق لجميع تصميماتنا.
بناء هيكل فولاذية كبير يؤثر حتما على البيئة المحيطة. يمكن أن يؤدي تجاهل التأثير البصري أو البيئة المحلية إلى تأخير المشروع أو رفضه. النظر في البيئة في وقت مبكر أمر بالغ الأهمية. تشمل الاعتبارات البيئية تقليل التأثير البصري من خلال تحديد المواقع والتصميم الدقيق (بما في ذلك خيارات التمويه) ، وتقليل الآثار المادية ، وحماية الموائل الحساسة أثناء البناء ، واستخدام المواد والعمليات ذات العبء البيئي الأقل ، مثل الفولاذ القابل لإعادة التدوير.! عملت في مشروع لتوجيه خط نقل عبر منطقة ذات مناظر خلابة. لقد أمضينا وقتًا طويلاً في تحليل الخطوط المرئية وتعديل مواقع الأبراج وأنواعها لتقليل مقدار ما تتميز به. لقد أضاف تعقيدًا ولكنه كان ضروريًا للحصول على الموافقة.
يمكن رؤية الأبراج من على بعد أميال. تتضمن استراتيجيات الحد من التسلل البصري ما يلي:
تحديد المواقع: وضع الأبراج بعيدًا عن وجهات النظر الحساسة ، باستخدام التضاريس لمراجتها ، أو مواءمتها مع الميزات الخطية الموجودة (مثل الطرق).
اختيار التصميم: في بعض الأحيان يُفضل أحادي القطب على برج شبكي للحصول على مظهر أقل تشوشًا ، حتى لو كان أقل كفاءة من الناحية الهيكلية. يمكن أن يساعد استخدام التشطيبات الباهتة أو الألوان المحددة على دمج الأبراج في الخلفية.
التمويه: تمويه الاحتكار على شكل أشجار أو سارية العلم ، خاصة لأبراج الاتصالات في المناطق المأهولة أو ذات المناظر الخلابة.
تتطلب الأبراج الأرض للوصول إلى قاعدتها والبناء.
تحسين الأساس: تصميم أصغر أساس ممكن يقلل من اضطراب الأرض. تمتلك الاحتكارات عمومًا بصمة أصغر من الأبراج الشبكية.
اختيار الموقع: تجنب الأراضي الرطبة ، الموائل الحرجة ، أو المناطق ذات الأهمية الثقافية أمر بالغ الأهمية. وغالبا ما تكون تقييمات الأثر البيئي مطلوبة.
ممارسات البناء: يساعد استخدام طرق الوصول الحالية حيثما أمكن ، والتحكم في التآكل أثناء البناء ، واستعادة المناطق المضطربة بعد الانتهاء من المساعدة على تقليل التأثير على المدى الطويل.
الصلب نفسه يقدم فوائد بيئية:
قابلية إعادة التدوير: الصلب قابل لإعادة التدوير للغاية. باستخدام المحتوى المعاد تدويره في الفولاذ الجديد يقلل من استهلاك الطاقة واستخراج المواد الخام. يمكن إعادة تدوير الأبراج بالكامل في نهاية عمرها.
المتانة: تعمل الحماية طويلة الأمد مثل الغلفنة على إطالة عمر خدمة البرج ، مما يقلل من الحاجة إلى الاستبدال والآثار البيئية المرتبطة به. يساعد النظر في هذه العوامل طوال عملية التصميم والبناء على موازنة الحاجة إلى البنية التحتية مع الإشراف البيئي.
تصميم برج فولاذية مبتكر يوازن بنجاح بين الكفاءة الهيكلية ومعايير السلامة الصارمة وجودة المواد والمسؤولية البيئية. في Junjiang ، نحن ملتزمون بتقديم حلول برج مصممة هندسيًا وموثوقًا ومصممة بعناية.
